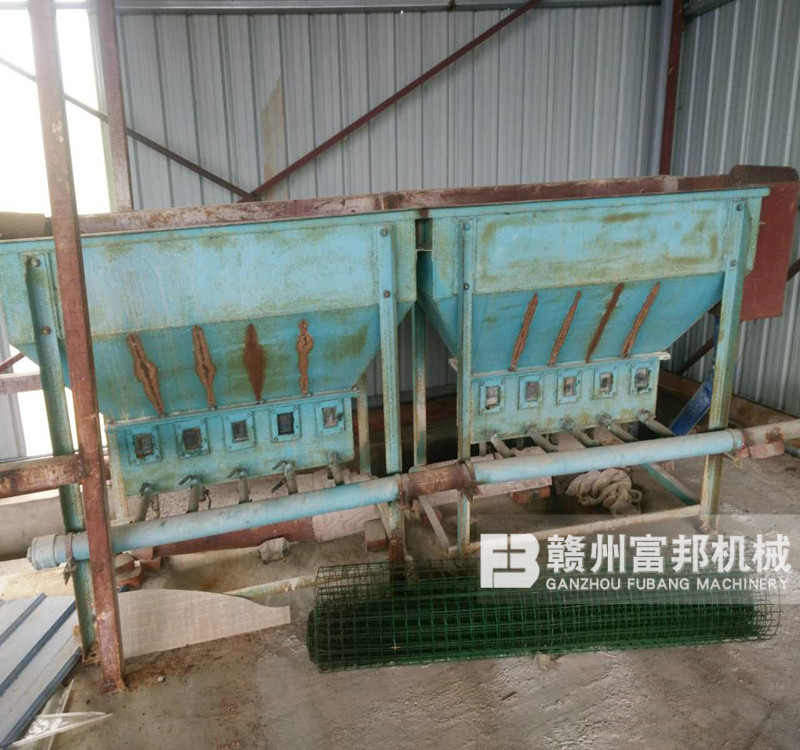

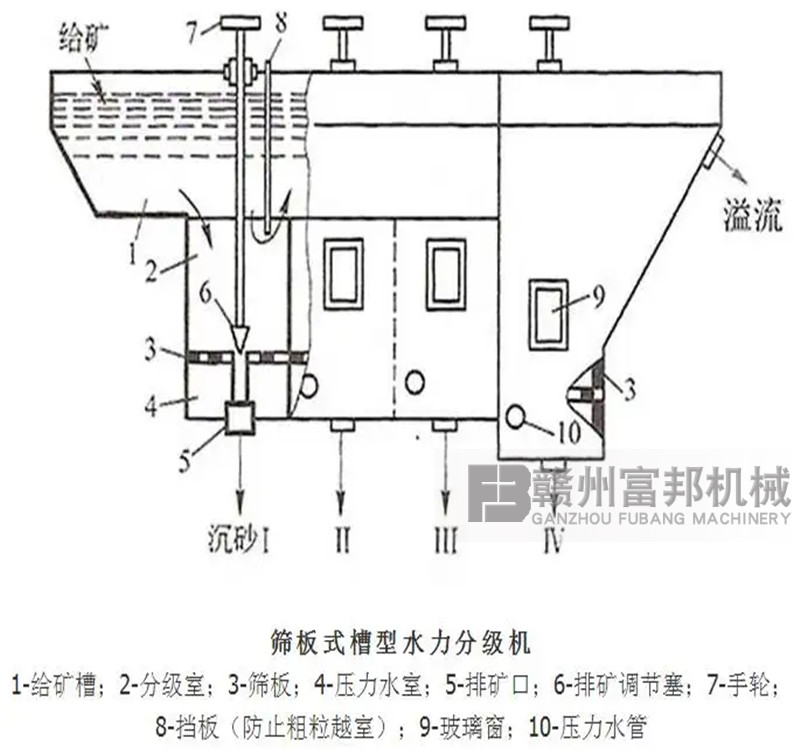

筛板式槽型水力分级机又称典瓦(Denver)型水力分级机，是利用筛板造成干涉沉降条件的设备。机体外形为一角锥形箱，箱内用垂直隔板分成4~8个分级室。每个室的断面积为200mm×200mm。在距室底一定高度处设置筛板。

    筛板上钻有36~72个直径为3~5mm的筛孔。压力水由筛板下方给入，经筛孔向上流动。在筛板上方悬浮着矿粒群，进行干涉沉降分层。粗颗粒通过筛板中心孔排出，排出量用锥形塞控制。矿浆由一侧给入，依次进到各室中，各室的上升水速逐渐减小，由此得到由粗到细的各级产物。分级室内上升水速分布是否均匀对分级效果有重要影响。减小筛孔并相应增加筛孔数目可在一定程度上改善效果。但水速分布不均是难免的。由此引起二次回流搅动效率不高的重要原因。 筛板式水力分级机的优点是构造简单，不需要动力。与机械搅拌式水力分级机比较，高度较小，便于配置。可以根据选厂处理能力的不同，制成四室、六室、八室等不同的规格。这种分级机在我国中小型钨矿选矿厂应用较多。

                      技术参数：
